在注塑生產中，熔體溫度主要取決于機筒和噴嘴兩部分的溫度，影響物料的塑化和熔體的注射充模。注射溫度的提高主要有利于改善熔體的流動性，它與塑料制品的很多特性有關。升高熔體溫度，可使塑件內應力、流線方向的沖擊強度和撓曲度、拉伸強度等機械力學性能降低,而使垂直于流線方向的沖擊強度、流動長度、表面粗糙度等性能有所改善，并可降低制品的后收縮。

       從總體上看，提高熔體溫度有利于改善充模狀況以及在模腔內的傳遞，降低取向性等，有利于制品的綜合性能的提高但過高的溫度也不可取。注塑加工當熔體溫度接近注塑溫度范圍的上限值時，一方面容易產生較多的氣體，使塑件產生氣泡、空洞、變色、燒焦等,也因過多地改善流動性而產生飛邊，影響制品表觀質量另一方面，過高的溫度會使塑料發生降解作用，使塑件強度降低，失去彈性等，影響使用性能。

注塑加工的保壓階段是什么？

注塑加工廠家保 壓階段的作用是持續施加壓力，壓實熔體，增加塑料密度（增密），以補償塑料的收縮行為。在保壓過程中，由于模腔中已經填滿塑料，背壓較高。在保壓壓實過程中，注塑機螺桿僅能慢慢地向前作微小移動，塑料的流動速度也較為緩慢，這時的流動稱作保壓流動。由于在保壓階段，塑料受模壁冷卻固

什么塑料材質透光性好？

聚甲基丙烯酸甲酯（PMMA） 在塑料加工中它俗稱有機玻璃，是光學性能最好的塑料。PMMA力學和電學性能一般，熱膨脹系數是無機玻璃的8-10倍，長期使用溫度僅為80度，吸濕性偏高，水中浸泡24h后吸水率達到0.1%-0.4%。PMMA能注塑、擠出和熱成型透明制品也可以澆鑄成型，將液體的PMMA單體和催化劑一起注入模具

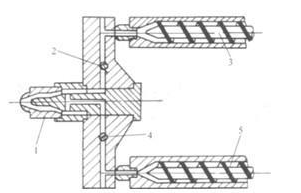

什么是雙色注塑？

注塑生產中，所謂雙色注塑成型，是指將兩種不同色澤的塑料注入同一模具的成型方法。它能使塑件出現兩種不同的顏色，并能使塑件呈現有規則的圖案或無規則的云紋狀花色，以提高塑件的實用性和美觀性。 雙混色注塑成型 注塑加工廠家生產中，如下圖所示為雙混色注

塑料制品填充不足的缺陷定義

塑料制品注塑加工時，填充不足(缺料、短射)是指熔融塑料在注射時，未完全填充滿模具型腔內某個角落，即產品未填充完整、缺少一部分的狀態 。 原材料流動末端出現部分不完整現象或一模出多穴產品中有一部 分填充不滿，特別是薄壁區、薄筋位、深筋位或流動路徑的末端區域。填充不足

abs塑料和pp塑料哪個好

首先化學名稱不一致，abs化學名稱是丙烯bai腈-丁二烯du-苯乙烯共聚物，pp的化學名稱是聚丙烯。其次是燃燒性質不同，pp燃燒較快，abs燃燒較緩慢。再就是密度不一樣，abs的密度要比pp的大。接下來就是硬度不同，abs的硬度比較高一些。最后就是電學性能不一樣，pp的電絕緣性要比abs的差。1、如果要比較那你得設定一個前提，因為
